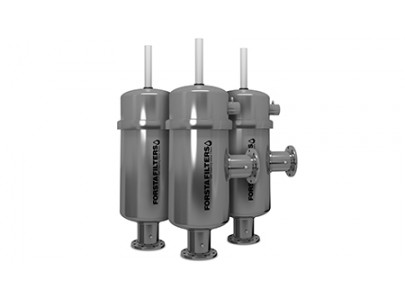

Автоматичний самопромивний фільтр FORSTA FILTERS Серія 90 Вертикальний
Серія 90 пропонує унікальну конфігурацію самоочисних поливів та промислових фільтрів для води. Часто їх називають вертикальними фільтрами самоочищення, фільтри серії 90 можуть бути встановлені в будь-якій орієнтації.
Фільтри води для самоочищення серії 90 мають конфігурацію фланця під прямим кутом, що забезпечує компактний фільтр. Автоматичний фільтр для води серії 90 набагато менший, ніж його аналог серії 180, і пропонує альтернативну економію місця.
Промислові фільтри для води серії 90 ідеальні там, де велике сміття з джерельної води не викликає особливих проблем. Ці фільтраційні системи вміщують один тонкий екран і досягають заданої якості води за один крок.
Ці автоматичні фільтри для води пропонують рішення у широкому спектрі промислових, іригаційних та комунальних застосувань.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Витрата: 15 - 1600 об / хв
Тривалість циклу промивання: 4 - 10 секунд
Розмір запірного клапана: одинарний 1 ", 1,5"
Відкриття екрану: 5мк - 4000мк
Температура: 210ºF
Об'єм промивання: 1 - 8 галонів на промивку
Робочий тиск: 35-150 psi
Матеріал: сплави з нержавіючої сталі або дуплекси, армований пластик зі склопластику
ТЕХНІЧНА СПЕЦИФІКАЦІЯ
|
Модель фільтра |
Площа сітки (sq ft) |
Площа сітки (m²) |
Макс. потік (gpm) |
Макс. потік (m³/h) |
Розмір з'єднання (in) |
Розмір з'єднання (mm) |
Технічна характеристика (dwg/pdf) |
|
|
M.75-90 |
0.4 |
0.04 |
50 |
11.36 |
0.75 |
20 |
DWG |
|
|
M1-90 |
0.4 |
0.04 |
75 |
17.03 |
1 |
25 |
DWG |
|
|
M1.5-90 |
0.4 |
0.04 |
100 |
22.71 |
1.5 |
40 |
DWG |
|
|
M2-90 |
0.4 |
0.04 |
100 |
22.71 |
2 |
50 |
DWG |
|
|
ML2-90 |
1 |
0.09 |
200 |
45.42 |
2 |
50 |
DWG |
|
|
ML3-90 |
1 |
0.09 |
200 |
45.42 |
3 |
80 |
DWG |
|
|
ML4-90 |
1 |
0.09 |
200 |
45.42 |
4 |
100 |
DWG |
|
|
A1-90 |
1 |
0.09 |
75 |
17.03 |
1 |
25 |
DWG |
|
|
A1.5-90 |
1 |
0.09 |
150 |
34.07 |
1.5 |
40 |
DWG |
|
|
A2-90 |
1 |
0.09 |
200 |
45.42 |
2 |
50 |
DWG |
|
|
A3-90 |
1 |
0.09 |
200 |
45.42 |
3 |
80 |
DWG |
|
|
B2-90 |
2 |
0.19 |
200 |
45.42 |
2 |
50 |
DWG |
|
|
B3-90 |
2 |
0.19 |
300 |
68.14 |
3 |
80 |
DWG |
|
|
B4-90 |
2 |
0.19 |
400 |
90.85 |
4 |
100 |
DWG |
|
|
C2-90 |
3 |
0.28 |
200 |
45.42 |
2 |
50 |
DWG |
|
|
C3-90 |
3 |
0.28 |
300 |
68.14 |
3 |
80 |
DWG |
|
|
C4-90 |
3 |
0.28 |
500 |
113.56 |
4 |
100 |
DWG |
|
|
C6-90 |
3 |
0.28 |
600 |
136.27 |
6 |
150 |
DWG |
|
|
C8-90 |
3 |
0.28 |
600 |
136.27 |
8 |
200 |
DWG |
|
|
CL2-90 |
4 |
0.37 |
200 |
45.42 |
2 |
50 |
DWG |
|
|
CL3-90 |
4 |
0.37 |
300 |
68.14 |
3 |
80 |
DWG |
|
|
CL4-90 |
4 |
0.37 |
500 |
113.56 |
4 |
100 |
DWG |
|
|
CL6-90 |
4 |
0.37 |
800 |
181.70 |
6 |
150 |
DWG |
|
|
CL8-90 |
4 |
0.37 |
800 |
181.70 |
8 |
200 |
DWG |
|
|
CXL3-90 |
5 |
0.46 |
300 |
68.14 |
3 |
80 |
DWG |
|
|
CXL4-90 |
5 |
0.46 |
500 |
113.56 |
4 |
100 |
DWG |
|
|
CXL6-90 |
5 |
0.46 |
1000 |
227.12 |
6 |
150 |
DWG |
|
|
CXL8-90 |
5 |
0.46 |
1000 |
227.12 |
8 |
200 |
DWG |
|
|
CXL10-90 |
5 |
0.46 |
1000 |
227.12 |
10 |
250 |
DWG |
|
|
D3-90 |
4.25 |
0.39 |
300 |
68.14 |
3 |
8 |
DWG |
|
|
D4-90 |
4.25 |
0.39 |
500 |
113.56 |
4 |
100 |
DWG |
|
|
D6-90 |
4.25 |
0.39 |
850 |
193.06 |
6 |
150 |
DWG |
|
|
D8-90 |
4.25 |
0.39 |
850 |
193.06 |
8 |
200 |
DWG |
|
|
E4-90 |
6.25 |
0.58 |
500 |
113.56 |
4 |
100 |
DWG |
|
|
E6-90 |
6.25 |
0.58 |
1000 |
227.12 |
6 |
150 |
DWG |
|
|
E8-90 |
6.25 |
0.58 |
1250 |
283.91 |
8 |
200 |
DWG |
|
|
E10-90 |
6.25 |
0.58 |
1250 |
283.91 |
10 |
250 |
DWG |
|
|
F4-90 |
8 |
0.74 |
500 |
113.56 |
4 |
100 |
DWG |
|
|
F6-90 |
8 |
0.74 |
1000 |
227.12 |
6 |
150 |
DWG |
|
|
F8-90 |
8 |
0.74 |
1600 |
363.40 |
8 |
200 |
DWG |
|
|
F10-90 |
8 |
0.74 |
1600 |
363.40 |
10 |
250 |
DWG |
|
|
F12-90 |
8 |
0.74 |
1600 |
363.40 |
12 |
300 |
DWG |
|
