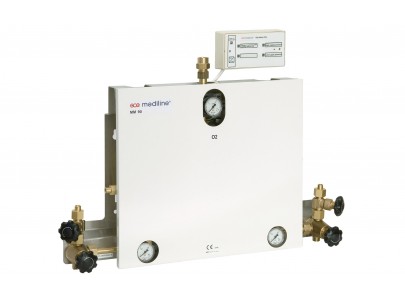

ГАЗОРОЗПОДІЛЬНА РАМПА MM90 (АВТОМАТИЧНА)

ГАЗОРОЗПОДІЛЬНА РАМПА MM90 (АВТОМАТИЧНА)

Автоматична рампа ММ90 призначена для використання у складі лікарняної розподільної мережі як джерело медичних газів.
Газорозподільна рампа обов'язково повинна бути доукомплектована сигнальним пристроєм, що має всі типові функції оповіщення (наприклад, сигнальним блоком).
Як другий щабель рекомендується застосовувати стабілізатор тиску. Рампа дозволяє об'єднувати однакову кількість газових балонів у робочу та резервну групи.
Безперебійна подача газу на редуктор забезпечується перемиканням на резервну групу після спустошення балонів робочої, які можуть бути замінені або наповнені.

Як стандартна комплектація використовується сигнальний блок, що контролює поточні значення тиску газів і подає візуальні та звукові сигнали у випадках:

1. Заміни робочої групи балонів/відпливу газу в резервній групі
2. Перевищення робочого тиску
3. Зниження робочого тиску
4. Порожній стан (високий/низький тиск розподілу при з'єднанні стабілізатора)

Зв'язок з іншими пристроями здійснюється через систему реле. Наявність вбудованої АКБ забезпечує до 30 хвилин автономної роботи.

СПЕЦИФІКАЦІЯ

СТАНДАРТНА КОМПЛЕКТАЦІЯ ММ90:
ММ90 - рампа газорозподільна АВТОМАТИЧНА
сигнальний блок
продувальні вентилі
фільтри високого тиску
ДОДАТКОВЕ ОБЛАДНАННЯ ДЛЯ РАМПИ ММ90:
комплект апаратури газозбірної лінії (клапани високого тиску, зворотні клапани, обладнання високого тиску)
кронштейни для кріплення балонів
шланги високого тиску із запобіжними тросиками
заглушка газозбірної лінії
табличка з назвою газу
стабілізатор

Арт. Найменування Газ Запобіжний клапан Сигналізація
0732322 MM90 – Блок високого тиску автоматичний 2×1 O2 Стандарт Alarm TMA6703
0732323 MM90 – Блок високого тиску автоматичний 2×1 Повітря Стандарт Alarm TMA6703
0732324 MM90 – Блок високого тиску автоматичний 2×1 N2O, CO2 Стандарт Alarm TMA6703
0727308* MM90 – Блок високого тиску автоматичний 2×1 O2, N2O,
Повітря, CO2, N2 Стандарт –
0727309 MM90 – Блок високого тиску автоматичний 2×1 O2 Стандарт Реле тиску
0727310 MM90 – Блок високого тиску автоматичний 2×1 Повітря Стандарт Реле тиску
0727311 MM90 – Блок високого тиску автоматичний 2×1 N2O, CO2 Стандарт Реле тиску
* базова комплектація без електронних датчиків

ТЕХНІЧНІ ДАНІ
Гази: O2, Повітря, N2, N2O, CO2, (всі медичні гази)
Номінальна витрата: 90 м3/год
Номінальний тиск на вході: 200 бар (20 000 kПа)
Номінальний тиск на виході: 9 бар (діапазон 9-15 бар)
Вхідне приєднання: W21,8×1/14"M
Вихідне приєднання: G3/4"F + труба припаяна ∅ 22 mm

Safety valve: 16 бар
Приєднувальні розміри запобіжних клапанів: ∅ 10 мм
Приєднувальні розміри клапанів продувки: W21,8×1/14"M + soldering piece pipe ∅ 10 mm

Відповідність нормам та правилам:
Відповідність директиві з медичних приладів 93/42/EEC
Відповідність EN ISO 7396-1 (системи централізованої подачі газу)
Відповідність EN 60601-1-2 (електромагнітна сумісність) present SIS HB 370 and HTM 02-01
