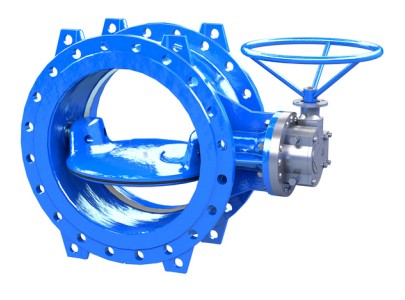

Затвор дисковий поворотний фланцевий з подвійним ексцентриком VAG EKN H

Затвор дисковий поворотний фланцевий з подвійним ексцентриком VAG EKN H

епоксидне покриття

PN: 10/16/25

DN: 150 ... 1200

Група продуктів: Затвори дискові поворотні

Середній: Вода

Енергоефективний затвор дисковий поворотний фланцевий з подвійним ексцентриком (еластичний), придатний для найвищих вимог, оснащений запатентованим гідродинамічним диском, збільшеним внутрішнім діаметром і запатентованими каналами компенсації тиску. Тривалий термін експлуатації, оскільки середовище не контактує з підшипником, а також завдяки зносостійкому, нержавіючому та інфільтраційному сидінню з наплавленим наплавленням. Підходить для використання у розподілі води, очищенні води, попередньо очищених стічних водах, греблях, на електростанціях, у промисловості та в регулюванні тиску

Характеристика:
Система герметизації / стандарт: Еластичне сидіння відповідно до EN 593
Довжина обличчя: відповідно до до EN 558, базові серії 14 (DIN 3202, F4)
З фланцевими кінцями з обох сторін відповідно до EN 1092-2
Двосторонній дисковий підшипник, встановлений в необслуговуваній втулці
Вакуумний герметичний до 1 торр
Середньо вільний підшипник (сухий вал) у корпусі за допомогою подвійного ущільнювального кільця та закритих вушок диска
Зносостійке, корозійно-стійке та підривне сидіння
Можлива заміна ущільнювального кільця профілю без розбирання диска
Автоматична система ущільнення із закритим кільцем ущільнювального профілю, що підтримується тиском
Запатентований гідродинамічний диск
Запатентований клиновий штифт між валом і диском
Герметичність в обох напрямках потоку відповідно до EN 12266, швидкість витоку A
З самоблокувальним, повністю закритим черв'ячним редуктором, що не потребує технічного обслуговування, включаючи механічний індикатор положення

Матеріал:
Ущільнювальні кільця: EPDM
Корпус: Ковкий чавун EN-GJS-400-15 (GGG-40)
Ущільнення клапана: EPDM
Диск: Ковкий чавун EN-GJS-400-15 (GGG-40)
Стержень дросельної заслінки: нержавіюча сталь 1.4021
Сидіння: Високолеговане наплавне зварне покриття

Антикорозійне покриття:
Корпус: внутрішнє та зовнішнє епоксидне покриття відповідно до до вказівок GSK
Диск: Епоксидне покриття відповідно до вказівок GSK
